Элементы компоновки для работ по технологии PLUG&PERF при МГРП

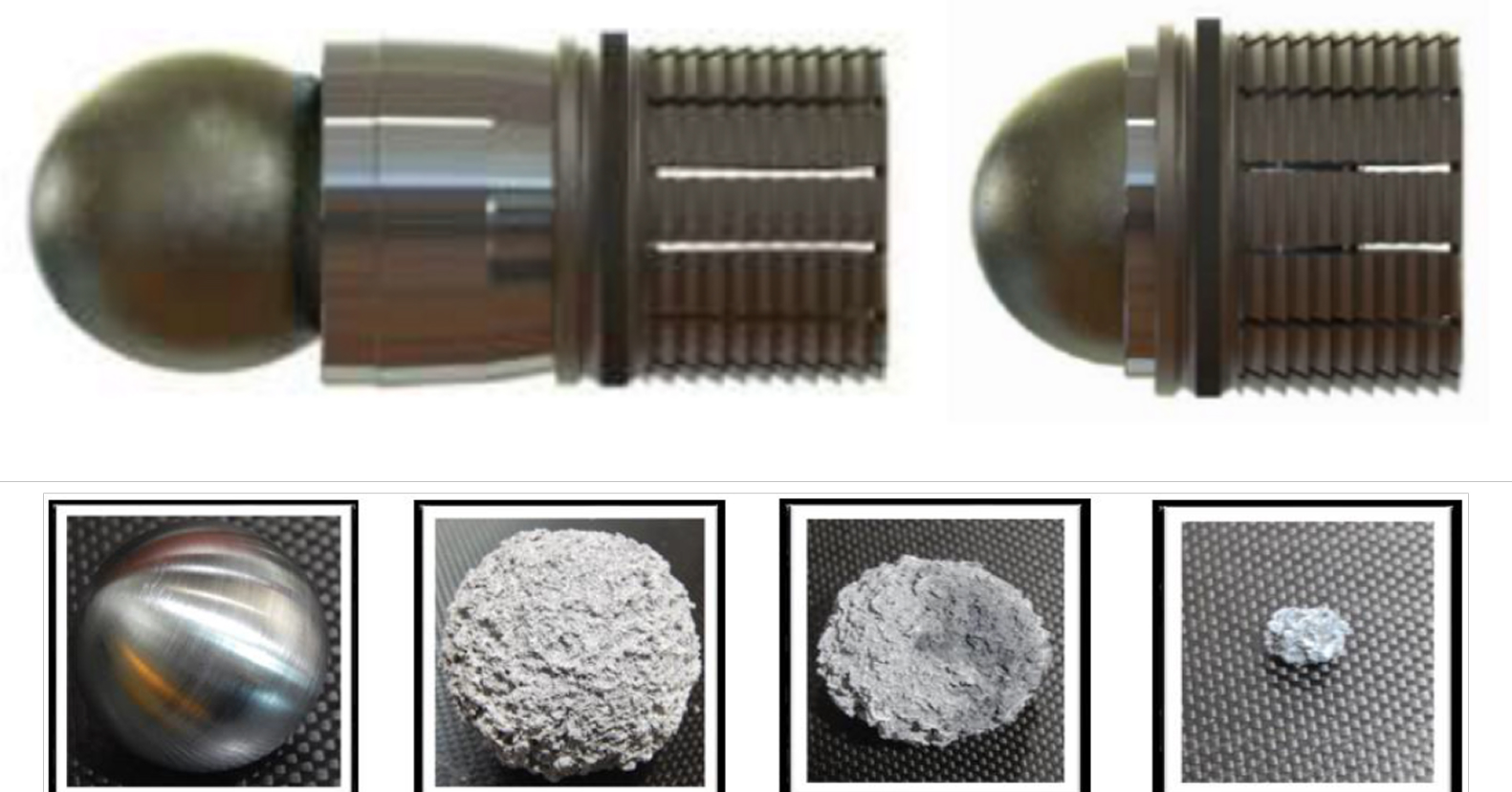

1. Пакер-пробка с растворимым шаром
- большое проходное сечение обеспечивает надежную гидравлическую связь после растворения шара;
- растворимый шар устанавливается в пакер-пробку с целью гидравлической изоляции стадий ГРП;
- материал шара обеспечивает предсказуемую динамику растворения под действием скважинного флюида и термобарических условий.

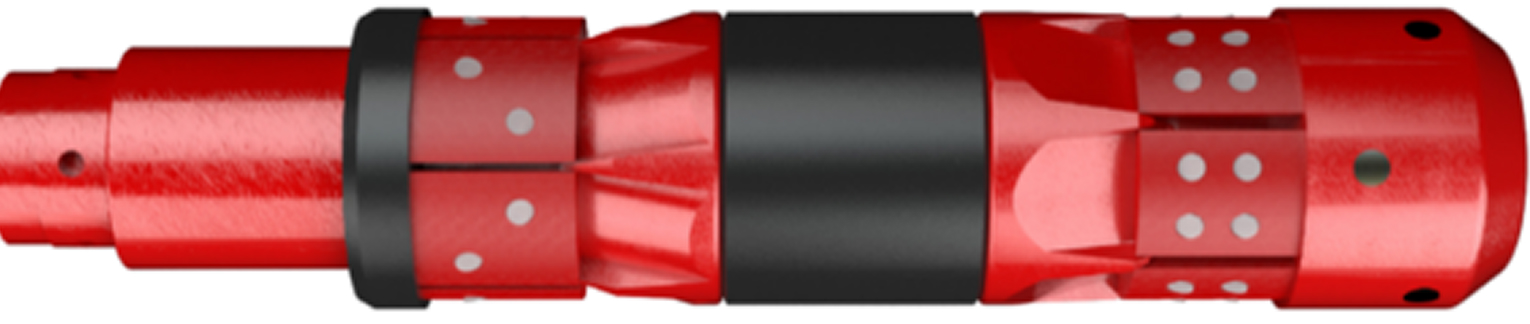

2. Композитная пакер-пробка
- обеспечивает гидравлическую изоляцию стадий ГРП;
- композит гарантирует легкое разбуривание с обеспечением равнопроходного диаметра в горизонтальном участке колонны.

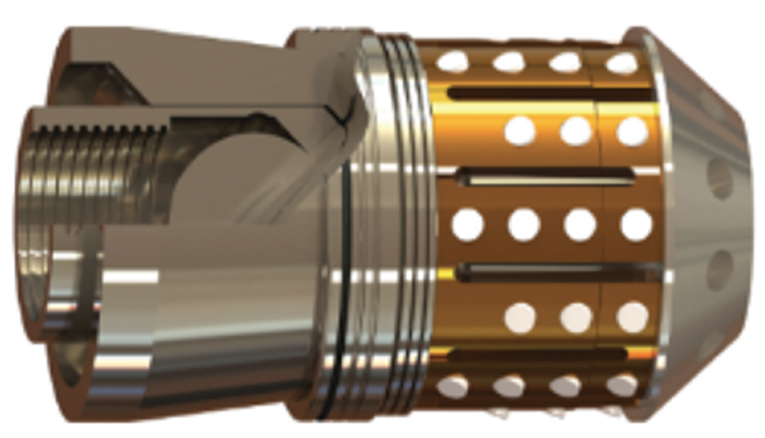

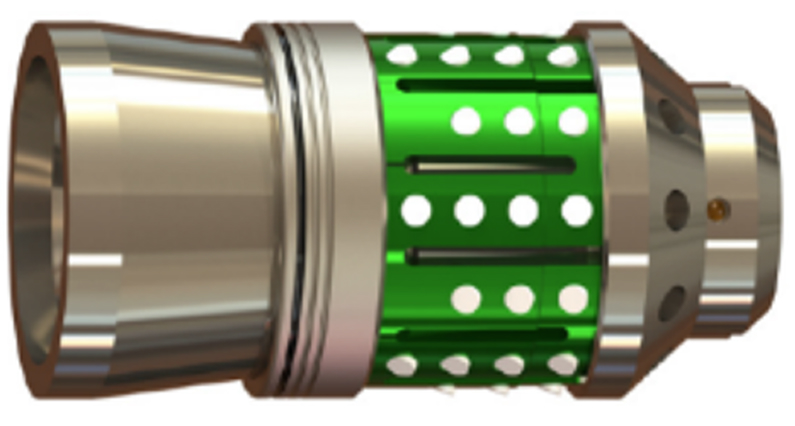

3. Растворимая пакер-пробка
- обеспечивает гидравлическую изоляцию стадий ГРП;
- пакер-пробка полностью растворяется в скважинном флюиде с обеспечением равнопроходного диаметра во всем горизонтальном участке колонны.

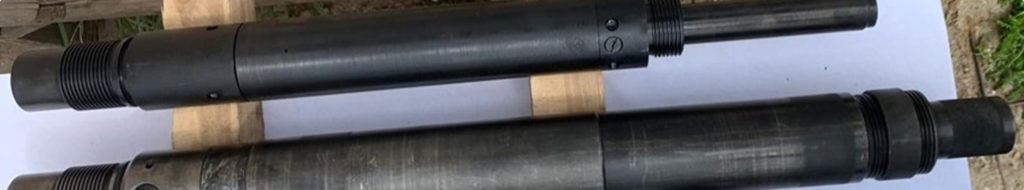

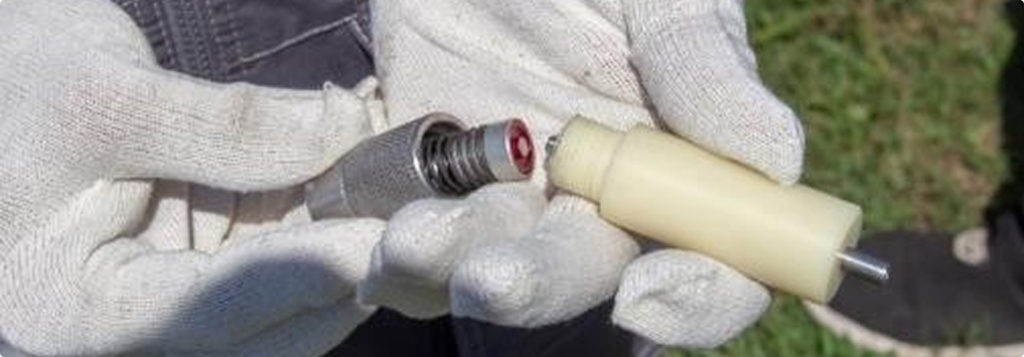

Посадочный инструмент пакера-пробки ПК 3-1/2” и 3-5/8”
Обеспечивает посадку (установку) пакера-пробки в колонне при адресном инициировании воспламенителя порохового заряда.
- Наружный диаметр, не более — 89/92 мм
- Максимальное усилие, не менее — 25 тонн
- Рабочий ход, не менее — 250 мм
- Медленный силовой заряд – время срабатывания, не менее — 6 сек
- Воспламенитель ППТ-230
Одноразовый посадочный инструмент
Обеспечивает посадку (установку) пакера-пробки в колонне при адресном инициировании воспламенителя порохового заряда.
- Используется однократно. Не требует ревизии/ переборки
- Уменьшенный диаметр и длина
- Не «двигает» компоновку при посадке пакера-пробки
- Нет сброса газов в скважину
- Не требуется переходник Baker 10
- Наружный диаметр, не более — 82мм
- Габаритный размер в исходном состоянии — 899мм
- Габаритный размер при посадке пакера – 699мм
- Максимальное усилие, не менее — 20тонн
- Рабочий ход, не менее — 200 мм
- Медленный силовой заряд – время срабатывания, не менее — 6 сек
- Воспламенитель ППТ-230

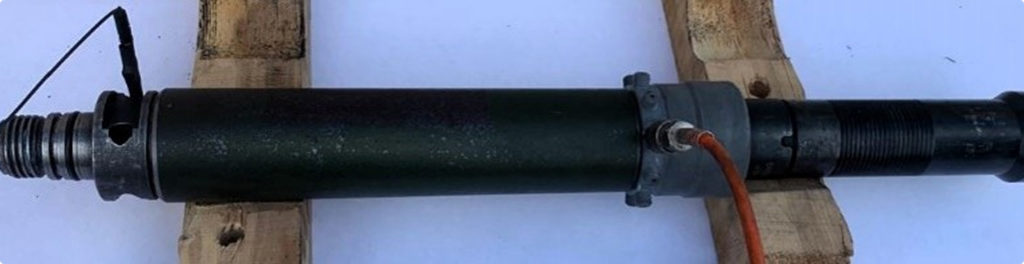

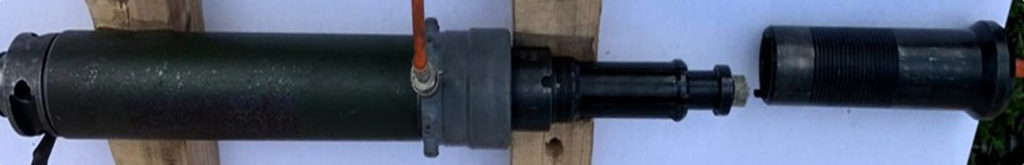

Адресное устройство разделения
Применяется для управляемого разделения компоновки в случае проблем с извлечением. Сигнал на разделение подается с Пульта. оператора АСИ. Не имеет в составе ВМ.
- Внешний диаметр, не более — 76мм
- Длина, не более – 700мм
- Масса, не более – 15кг
- Максимальное гидростатическое давление – 80МПа
- Минимальное гидростатическое давление применения – 1МПа
- Максимальная допустимая температура — 120°С
- Диаметр ловильной шейки – 60мм
- Тип овершота – ОВ-82

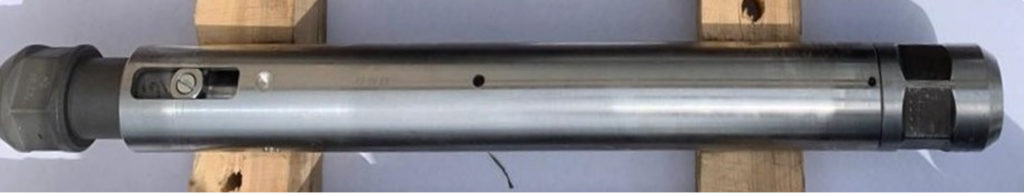

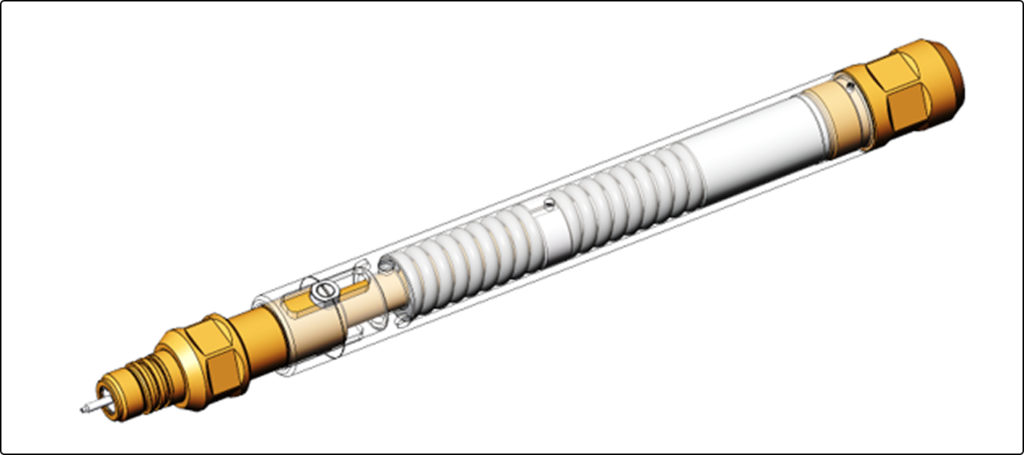

Амортизатор кабельный
Предназначен для защиты приборов телеметрии от ударной нагрузки от перфоратора.
- Транзит электрической цепи
- Поглощение ударов в обе стороны
- Длина в компоновке — 736мм
- Вес – 16,7кг
- Рабочий ход – 77мм
- Рассеиваемая энергия – 1000Дж
